Gracias a Mariano, vamos a poder ver una serie de practicas con un PLC S7-1500.

La primera de ellas va a ser la comunicación con el Servidor OPC KepServer.

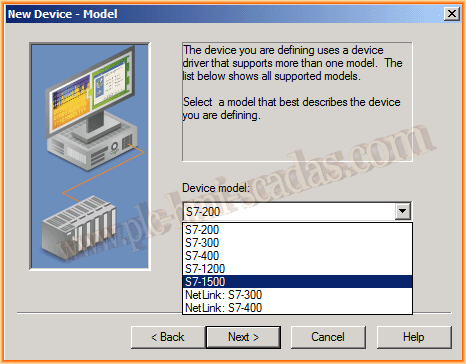

Ya habiamos visto como configurar el S7-1200, pues el proceso es exactamente igual y no lo vamos a repetir, salvo que necesitamos una versión actualizada de KepServer, donde este incluido este PLC, yo he utilizado la última version disponible la 5.17, y el único problema que he encontrado es el motivo de esta práctica.

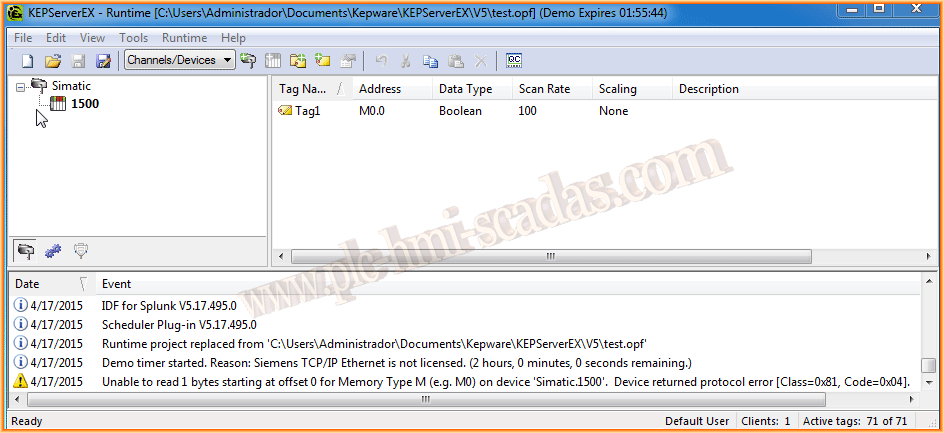

Considerando que ya hemos realizado la configuración, nos disponemos a probarlo, y como podemos ver, hay una advertencia con el mensaje, Device returned protocol error Class=0x81, Code=0x04 , con lo cual consulte en el manual los errores y el 0x81 era fallo en la dirección o id del PLC, pero yo hacia un ping al PLC y este respondia correctamente.

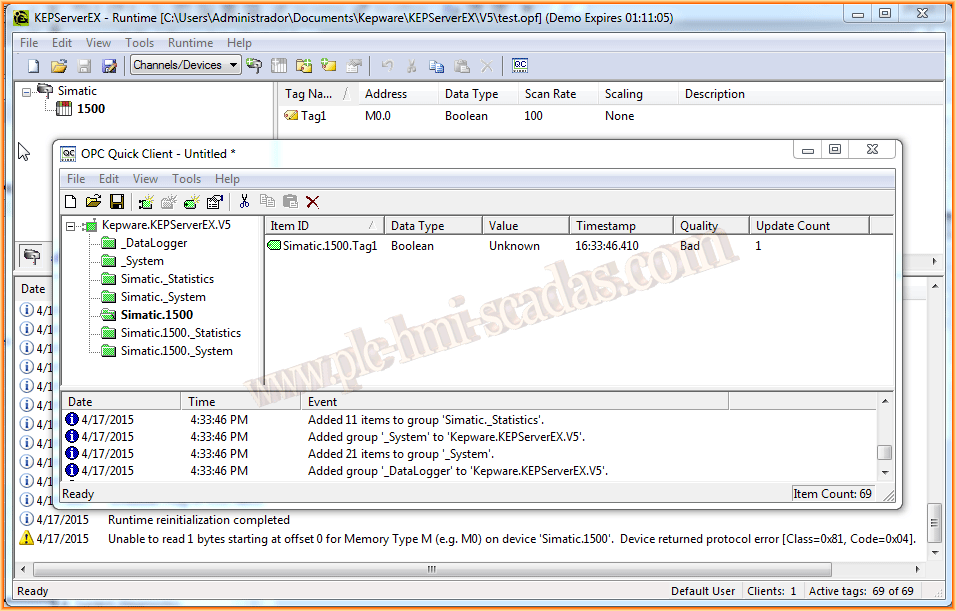

Con el cliente, observamos que la Quality es Bad y valor Unknown...

El problema esta en el proyecto cargado al PLC, con lo cual nos vamos al TIA Portal, y aqui lo importante, no solo para esta practica, sino para cualquier comunicaci´0n que nos interese hacer con nuestro PLC, proximamente veremos otro ejemplo.

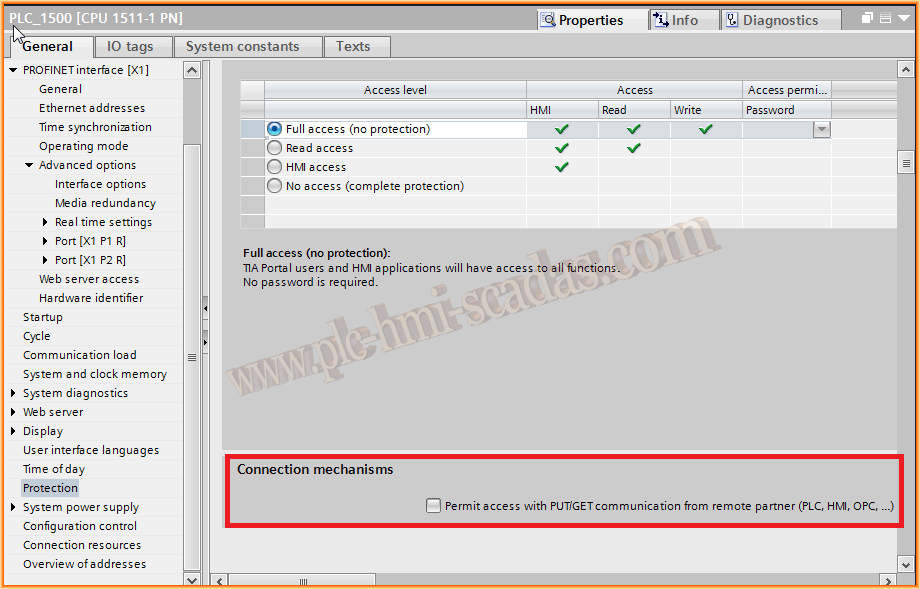

Lo que tenemos que hacer es habilitar el checkbox para permitir acceso a las comunicaciones remotas PLC,HMI,OPC,...) como se aprecia en la imagen, estó esta en las propiedades de nuestra CPU.

Una vez que hemos realizado este cambio, compilamos y cargamos nuevamente.

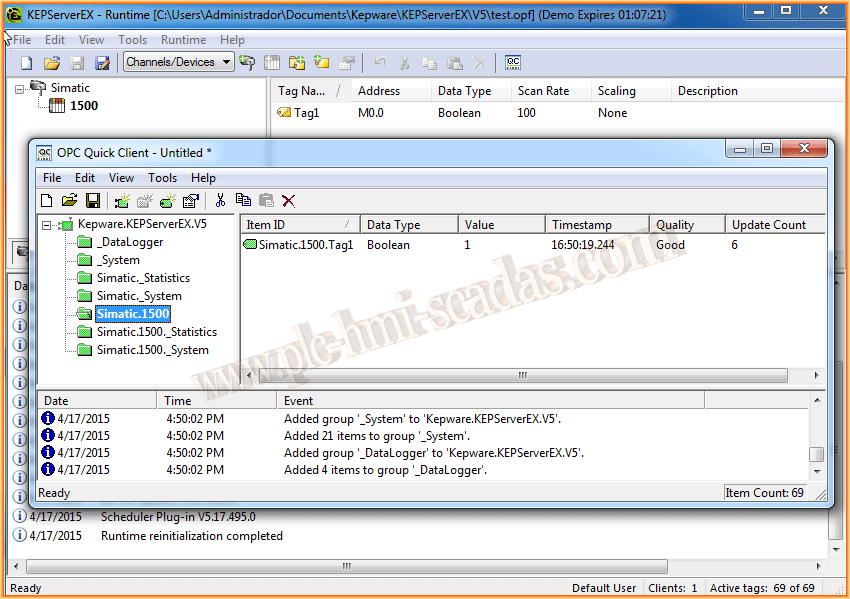

Los resultamos se aprecian en la siguiente imagen... Ya podemos comunicar perfectamente...

18 de Abril del 2015
