La semana pasada vimos el ejemplo de la función GetTagRaw, en el cual, leiamos una variable de un PLC Beckoff con un enlace OPC con nuestro WinCC, hoy vamos a ver como configurar dicho Driver.

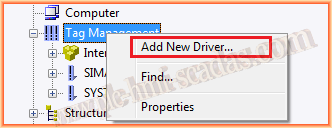

Lo primero que hacemos es ir a nuestro administrador de variables y añadir un nuevo driver.

Se nos abre una ventana emergente en el cual tenemos todos los drivers disponibles, en nuestro ejemplo seleccionamos OPC.chn

Una vez agregado, lo próximo que hacemos seria agregar una nueva conexión, pero en esta ocasión vamos a ir a Parametros de Sistema , ya que nos facilitara el crear la nueva conexión.

Nos aparece la siguiente ventana donde automaticamente, nos apareceran todos los Servidores OPC que tengamos instalados en nuestra maquina Local, en mi caso, yo configuré tal y como aparece en la imagen Beckhoff.TwinCATOPCServerDA y seleccionamos el botón de Browse Server

Y los aparece otra ventana para hacer un filtrado, lo dejamos por defecto, seleccionando los dos Check Box (Read access and Write access)

Por último, nos conectamos al Servidor y podemos observar las variables que tengamos vinculadas, en mi caso son las siguientes para ilustrar esté ejemplo. Selecciono los 5 items y pulsamos el botón Add Items

Como no teniamos creada ninguna conexión nos aparecerá un mensaje indicandonos que no tenemos ninguna conexión, si queremos agregar una, confirmamos que si.

el siguiente paso será agregar el nombre que nos interese, una vez introduccido el nombre o dejado por defecto el que nos muestra, debemos agregar un prefijo y sufijo para nuestras variables

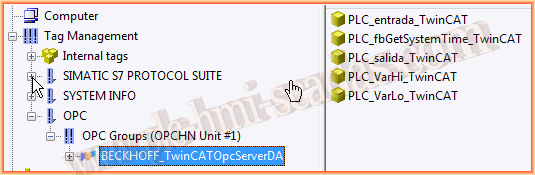

Finalizamos el asistenete pulsando finish y ya tenemos agregadas nuestra variables y hemos finalizado de configurar nuestro conexión.

Ya podemos poner nuestro proyecto en Runtime y comprobar su funcionamiento, la siguiente imagen nos muestra que la comunicación es correcta y funciona perfectamente.

31 de Enero del 2016
